GearTrax 基于SOLIDWORKS齒輪插件
GearTrax為設計人員提供了一個易于使用的工具,用于創建驅動組件的實體模型。 使用真正的漸開線齒廓創建直齒,螺旋,直斜面和漸開線花鍵。
關鍵特點
Key features
詳細介紹
Detailed introduction

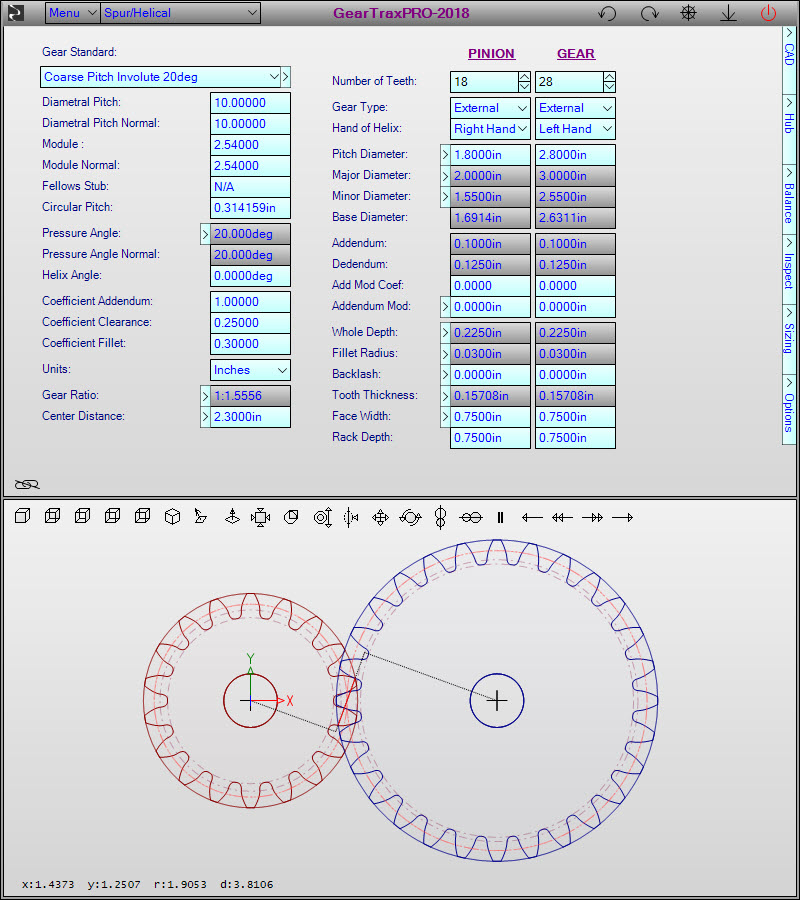

GearTrax?直觀易用,適用于具有有限齒輪經驗但功能強大的齒輪專家的設計師。動畫窗口顯示正齒輪/斜齒輪嚙合,更新數據更新。在理解齒輪嚙合上反映的齒輪參數變化方面非常有用。
GearTrax?不僅僅是一個圖書館計劃。每個部件模型都是根據設計人員的具體要求創建的,但不是花費數小時或數天,而是在幾秒鐘內創建部件。 GearTrax創造了實體模型的spurand斜齒輪,錐齒輪,蝸輪,漸開線花鍵,同步帶輪,鏈輪,V形皮帶輪,擺線驅動齒輪和橢圓齒輪。 GearTrax?還與Excel集成以創建數據表。
特征:
- 直觀,簡單,但功能強大!
- 直徑和模塊間距
- 支持國際標準
- 塑料齒輪標準
- 真正的漸開線齒廓
- 擺線(鐘)齒廓
- 自動修改
- 用戶控制所有齒輪屬性
- 安裝輪轂和埋頭孔
- ANSI,BS和DIN鍵槽選項
- 非常實惠
可以通過單擊以創建:
- Spur和HelicalGears
- 內部GearSets
- 錐齒輪組
- 蠕蟲齒輪
- 漸開線樣條
- 正時皮帶輪
- 鏈輪
- V型皮帶輪
- 擺線驅動齒輪
- 橢圓齒輪
- 100個MountingStyles
關于GearTrax的一些重要信息
- 漸開線花鍵。數值漸開線花鍵?漸開線花鍵通常用于將齒輪連接到軸上。通常,漸開線花鍵成對,外花鍵和內部花鍵。
- 內部齒輪。使用GearTrax改進了內部齒輪組。它可以輕松創建一組齒輪,一個內齒輪和一個齒輪組作為匹配套件。
- 現在可以在CAD中的任何草圖中添加正齒輪齒形漸開線花鍵齒幾何形狀。這使得將齒輪齒添加到任何零件或多個齒幾何形狀到單個零件非常容易。
- 直齒和螺旋齒輪被切割擠壓而不是在基部特征上擠出的齒形凸臺。許多客戶為此做好了準備,因此他們可以抑制齒形,并且仍然有齒輪“空白”以檢查干涉。還有一些人認為如果齒輪模型更加重新組裝制造過程會很好。
- 添加matesto GearTrax產品現在變得更加簡單。所有產品都是在齒輪,皮帶輪等中心創建的。在飛機上。換句話說,belor鏈中心的長度現在將在一個平面上居中。這是一個裝配中配件的重大改進。
- GearTrax可以通過網絡獲得許可。我們使用NetHASPby SafeNet。有關該產品的更多信息,請訪問www.safenet-inc.com??梢栽诰W(wǎng)絡上的任何計算機上安裝hasp(加密狗)(只需要服務器)。只要這臺計算機運行的程序很小,網絡上的所有計算機都可以訪問許可證管理器。
