SOLIDWORKS Electrical Schematics SOLIDWORKS Electrical Schematics 軟件包提供了獨立且易用的電氣設計工具，使您可以為復雜電氣系統有效定義電氣互連

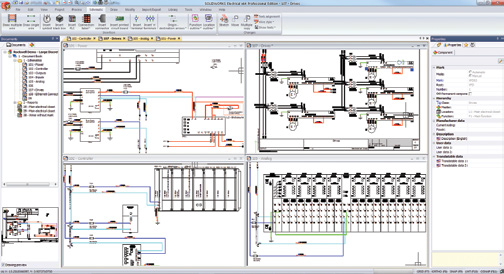

SOLIDWORKS? Electrical Schematics 直觀易用的界面可實現復雜任務自動化，如觸點交叉參考和接線工程圖。同時減少與開發電氣原理圖相關聯的重復任務，以此加速產品開發。
關鍵特點
Key features
01推動產品創新
02獨立的電氣原理圖設計
03大量標準電氣符號庫
04自動生成電氣元件清單，電線電纜清單
05原理圖跟后端同步
詳細介紹
Detailed introduction
目標
SOLIDWORKS? Electrical 可幫助公司簡化電氣設計流程，并實現電氣和機械設計的并行開發。SOLIDWORKS Electrical 擁有一項獨特功能，可在 SOLIDWORKS Electrical 原理圖與 3D 機械模型之間提供實時、雙向鏈接。對于兩位或更多用戶必須針對某個項目開展協作，并且必須獲得最新同步信息的任何公司，此產品都能帶來明顯的優勢。
概述
SOLIDWORKS Electrical 是一套計算機輔助工程 (CAE) 設計工具，是 SOLIDWORKS 設計和仿真產品組合不可缺少的一部分。SOLIDWORKS Electrical 可幫助設計工程師減少創新的內在風險，并允許公司減少對物理原型的需求，從而在更短時間內以更低成本將產品推向市場。通過一組強大、直觀的電氣設計功能，設計人員可以在設計流程早期建立集成式設計，這樣有助于盡量減少甚至消除潛在缺陷，并避免成本高昂的設計返工，從而節省時間和資金。
優勢
? 讓開發流程變得順暢。
? 避免隱性成本。
? 減少制造缺陷。
? 避免上市時間延遲。
功能
? SOLIDWORKS Electrical 原理圖的雙向鏈接可允許實時多用戶交互，并與 3D SOLIDWORKS 裝配體相鏈接，促進正常適配的驗證，對所有電線、電纜和纜束的規劃及對優于任何裝配體的所有電線長度的計算。
? ECAD 和 MCAD 共用一個數據庫，確保一致性并促進單個、統一的材料明細表 (BOM) 的創建，包括電氣和機械要素。
? 零部件數據庫可以輕松鏈接到 MRP/ERP，確保在設計時捕獲合適的零件號、價格、供應商信息、交付時間和
其他相關數據
? SOLIDWORKS Electrical 擁有實時多用戶設計功能，可以在多個專業之間輕松共享復雜的原理圖設計。

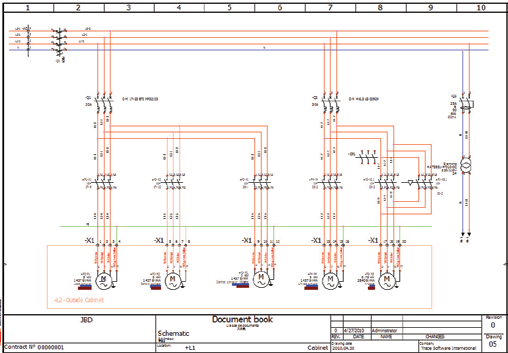

? SOLIDWORKS Electrical 可將單線原理圖轉換為詳細的多線電源和控制及 PLC 原理圖。
? SOLIDWORKS Electrical 提供了詳細的接線板管理工具。
? SOLIDWORKS Electrical 允許重用現有設計。
SOLIDWORKS ELECTRICAL SCHEMATIC STANDARD | ||
SOLIDWORKS ELECTRICAL SCHEMATIC PROFESSIONAL
| ||
這款強大易用的單用戶原理圖設計工具可推動設備和其他產品嵌入式電氣系統的快速開發。內置和基于網絡的符號和商零件信息庫提供了常見的可重用材料，從而可以優化設計的重復使用。您可以利用我們的自動化設計和管理工具，理順和簡化從接線板到接觸交叉參考指派的一系列枯燥乏味的設計任務。
這款強大易用的協作式原理圖設計工具可推動設備和其他產品嵌入式電氣系統的快速開發。內置的符號、制造商零件信息和 3D 零部件模型庫提供了優化設計重用的通用且可重用的材料。利用 SOLIDWORKS 自動化設計和管理工具，理順并簡化從可編程邏輯控制器 (PLC) 和接線塊到接觸交叉參考指派的一系列枯燥乏味的設計任務。相關資料下載
