前言：

智·遠——設計，讓未來發生，Solidworks Electrical 2021如約而至，Solidworks Electrical 2021新功能如何幫助你提高電氣設計效率。

關鍵詞：新功能

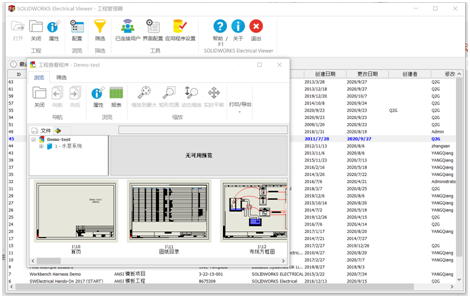

一  SOLIDWORKS Electrical Viewer

SOLIDWORKS Electrical 2021：管理員可通過不占用License許可的情況以無法編輯的狀態下查閱圖紙。

以前版本：通過打開項目工程進行查閱，需占用License許可。

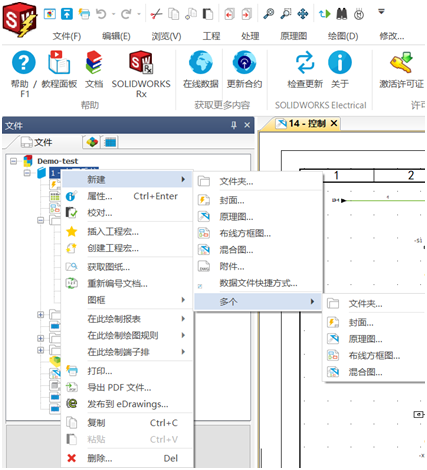

二   創建多張原理圖

SOLIDWORKS Electrical 2021：在大型工程項目中，可通過批量進行創建多張原理圖提高設計效率。

以前版本：只能單獨創建原理圖

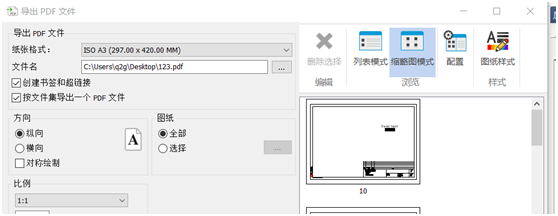

三  PDF文件生成

SOLIDWORKS Electrical 2021：項目中PDF文件生成速度提升，優化參數，使PDF質量更高。

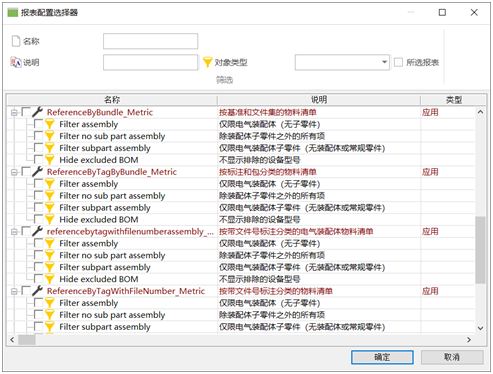

四  報表

SOLIDWORKS Electrical 2021：報表中新增了物料清單中排除設備，在設備型號屬性管理器中增加了一個新的變量是從物料清單中排除，當生成BOM清單的時候在報表配置當中可以去選擇這樣的篩選條件，快速根據企業需求生成BOM清單。

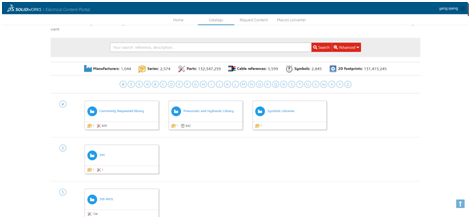

五  Electrical Content Portal新界面

SOLIDWORKS Electrical 2021：全新的在線數據庫界面，登入及下載數度提升

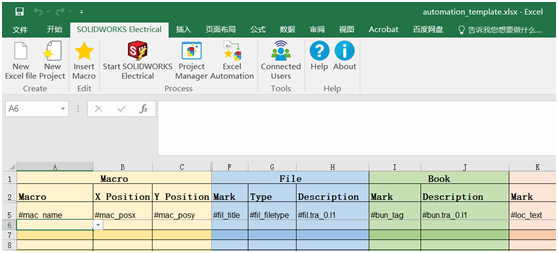

六  Excel 自動化

SOLIDWORKS Electrical 2021：利用Microsoft Excel實現電氣設計自動化的SOLIDWORKS Electrical 用戶現在可以使用 Excel 插件來簡化流程。

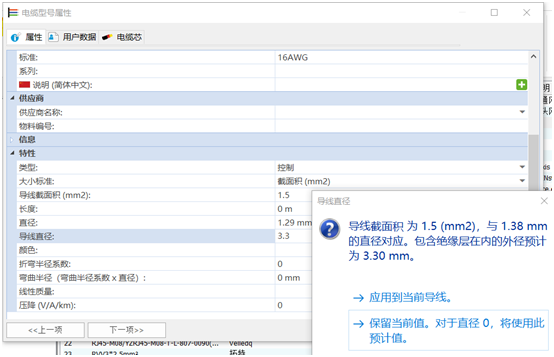

七 電纜增強

SOLIDWORKS Electrical 2021：在對于電纜的每根芯線都可以設定直徑，在一根電纜中，比如4芯線，接地線小，另外3根主電纜大，除此之外，他的電纜芯線直徑是自動計算的，在3D布線當中也可以很直觀的體現出來。以及布線完成以后他的每根電纜都可以生成一個裝配體，后期就可以對單獨的某一根電纜進行修改不會影響其他電纜的路徑。

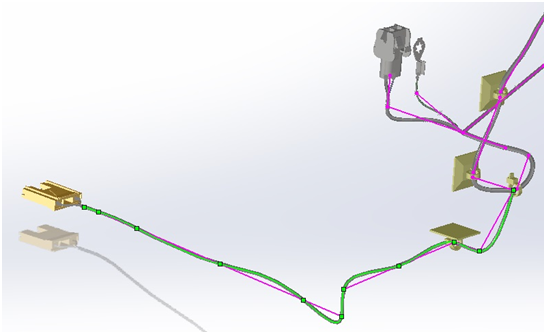

八 布線路徑增強

SOLIDWORKS Electrical 2021：對布線路徑及線束的增強，布線路徑可以使用線，樣條，圓弧及曲線和方程驅動都可以轉換成布線路徑，這樣生成的電線或者線束，可以很直觀的看見使用放樣生成的效果更逼真，自然。

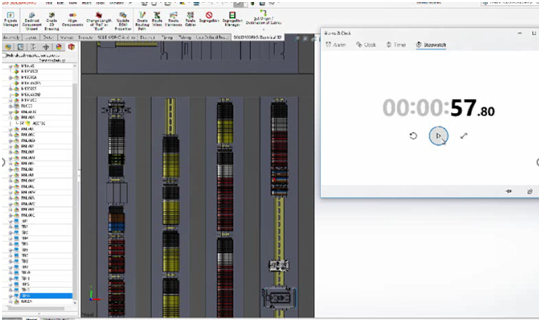

九   時間優化

SOLIDWORKS Electrical 2021：對于大裝配體端子排插入時間優化提升。
